您當前位置：產品中心 >> 球閥系列 >> 不銹鋼固定球閥

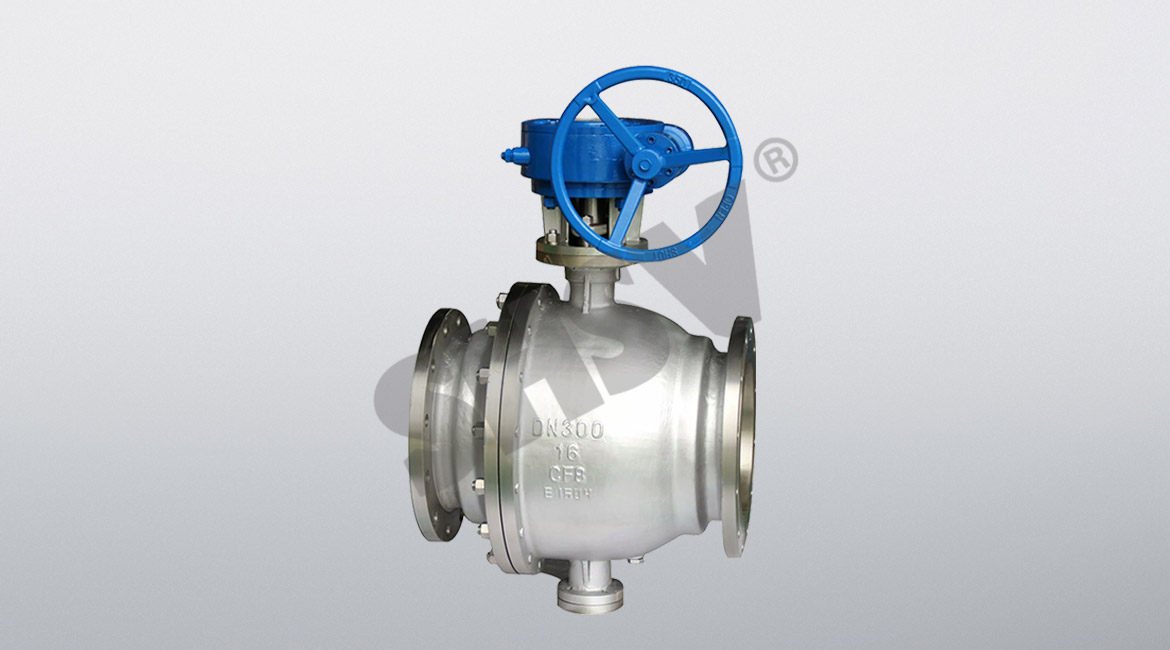

不銹鋼固定球閥
產品型號：Q347F
公稱通徑：DN32~700mm
公稱壓力：PN1.6~4.0MPa
工作溫度：-28～300℃
設計制造：GB12237-89、API 6D、JPI7S-48
法蘭尺寸：JB79-59、SH3406、GB9113、HG20592-97、ANSIB16.5、JIS B 2212-2214
結構長度：GB12221-89、ANSI B 16.10、JIS B2002
試驗與檢驗：GB/T13927-89、JB/T9092-99、API 598

產品用途：
       適用于工作溫度-28～300℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、蒸汽、油品、硝酸、醋酸、尿素等腐蝕性和強氧化性介質。操作方式有：手動、氣動、電動、液動和氣液聯動等。


 產品結構特點：
 1、使用壽命長、密封環選用自潤滑聚四氟乙烯材料。球體與密封環微摩擦，有效提高使用壽命。
 2、體積小，重量輕，易于安裝保養。
 3、固定球閥結構可任意方向安裝與管路的任何部位。
 4、V型接疊軸向填料，達到防腐A級密封。



壓力試驗：

公稱壓力 1.6 2.5 4.0
強度試驗 2.4 3.8 6.0
水密封試驗 1.8 2.8 4.4
氣密封試驗

0.4-0.7



主要零件材料及性能：

閥體 WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球體閥桿 2Cr13 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
閥座

聚四氟乙烯PTFE加坡纖增強聚四氟乙烯PTFE+Glass對位聚笨PPL

墊片

聚四氟乙烯PTFE不銹鋼/柔性石墨/齒形墊片

閥桿座

聚四氟乙烯PTFE不銹鋼/柔性石墨

填料

聚四氟乙烯PTFE增強柔性石墨

填料壓蓋 WCB 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
溫度

-29～150(聚四氟乙烯PTFE)-29～200(加玻纖增強聚四氟乙烯PTFE+GLASS)-29～300(對位聚笨PPL)

介質 水蒸汽油品

硝酸類

強氧化介質

醋酸類

尿素類



規格主要尺寸：

1.6MPa DN L D D1 D2 b n-φd H0 H1 H2

凸面法蘭
RF

Q347F

16C

16P

16R

32 140 135 100 78 16 4-18 30 85 160
40 165 145 110 85 16 4-18 32 95 230
50 178 160 125 100 16 4-18 43 107 230
65 190 180 145 120 18 4-18 70 142 400
80 203 195 160 135 20 8-18 110 152 400
100 305 215 180 155 20 8-18 150 178 500
125 356 245 210 185 22 8-18 200 252 500
150 394 280 240 210 24 8-23 230 278 600
200 457 335 295 265 26 12-23 260 395 600
250 533 405 355 320 30 12-25 283 480 800
300 610 460 410 375 30 12-25 380 585 800
350 686 520 470 435 34 16-25 425 625 800
400 762 580 525 485 36 16-30 492 720 800
500 914 705 650 608 44 20-34 555 840 830
600 1067 840 770 718 48 20-41 675 1050 830
700 1245 910 940 788 50 24-41 850 1150 830



2.5MPa DN L D D1 D2 b n-φd H0 H1 H2

凸面法蘭
RF

Q347F

25

25P

25R

32 180 135 100 78 18 4-18 30 85 160
40 190 145 110 85 18 4-18 32 95 230
50 216 160 125 100 20 4-18 43 107 230
65 241 180 145 120 22 8-18 70 142 400
80 283 195 160 135 22 8-18 110 152 400
100 305 230 190 160 24 8-23 150 178 500
125 381 270 220 188 28 8-25 200 252 500
150 403 300 250 218 30 8-25 230 278 600
200 502 360 310 278 34 12-25 260 395 600
250 568 425 370 332 36 12-30 283 480 800
300 648 485 430 390 40 16-30 380 585 800
350 762 550 490 448 44 16-34 425 625 800
400 838 610 550 505 48 16-34 492 720 800
500 991 730 660 610 52 20-41 555 840 830
600 1143 840 770 718 56 20-41 675 1050 830
700 1346 955 875 815 60 24-48 850 1150 830



4.0MPa DN L D D1 D2 D6 b n-φd H0 H1 H2

凸凹法蘭
RF

Q347F

40

40P

40R

32 180 135 100 78 66 18 4-18 30 85 160
40 190 145 110 85 76 18 4-18 32 95 230
50 216 160 125 100 88 20 4-18 43 107 230
65 241 180 145 120 110 22 8-18 70 142 400
80 283 195 160 135 121 22 8-18 110 152 400
100 305 230 190 160 150 24 8-23 150 178 500
125 381 270 220 188 176 28 8-25 200 252 500
150 403 300 250 218 204 30 8-25 230 278 600
200 502 375 320 282 260 38 12-30 260 395 600
250 568 445 385 345 313 42 12-34 283 480 800
300 648 510 450 408 364 46 16-34 380 585 800
350 762 570 510 465 422 52 16-34 425 625 800
400 838 655 585 535 474 58 16-41 492 720 800
500 991 755 670 612 576 62 20-48 555 840 830
600 1143 890 795 730 678 62 20-54 675 1050 830
700 1346 995 900 835 768 68 24-54 850 1150 830
