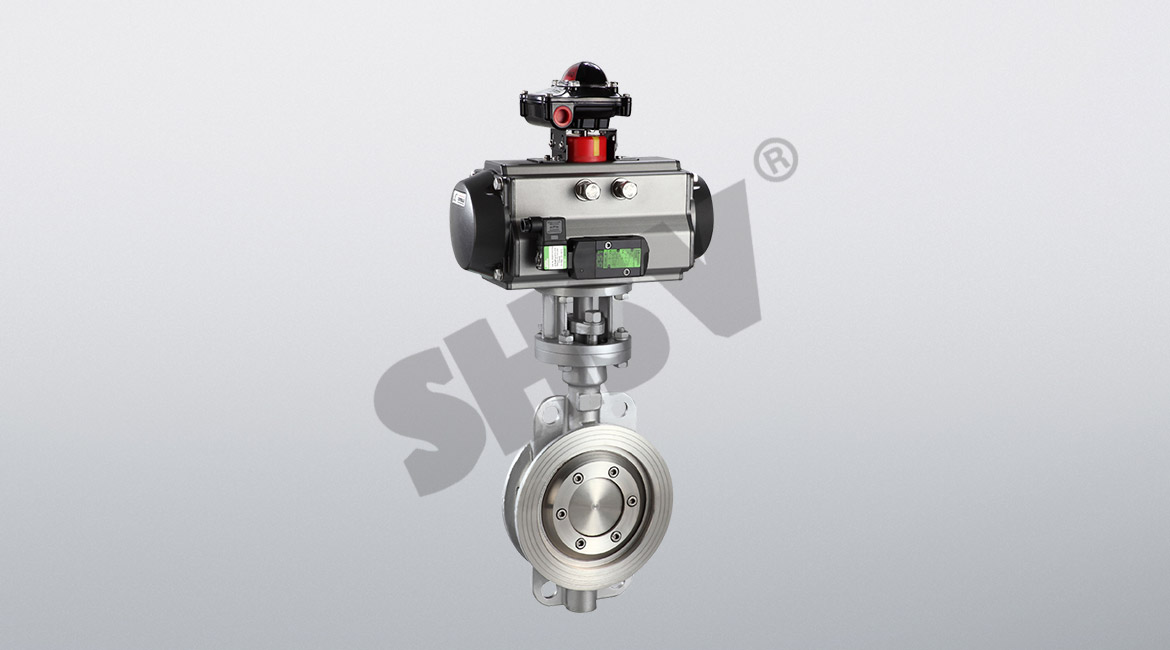

一、氣動對夾式硬密封蝶閥產品概述
       采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的冶金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

二、氣動對夾式硬密封蝶閥特點
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕、使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金、密封面耐磨損、使用壽命長。
4、大規格蝶板采用絎架結構，強度高、過流面積大、流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響,可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝,便于用戶使用。

三、氣動對夾式硬密封蝶閥原理
以電磁換向閥控制氣動執行機構，使閥桿轉動90°達到開關目的。

氣缸采用1/4旋轉式氣缸，角度可調 1°～5°。

四、主要技術參數

備注：其他特殊密封材質或特殊溫度亦可根據客戶要求設計選型

五、氣動對夾式硬密封蝶閥主要零件材料

備注：其他零部件及密封圈的材質亦可根據實際工況或客戶要求設計選型

六、氣動對夾式硬密封蝶閥主要外形尺寸

備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化
