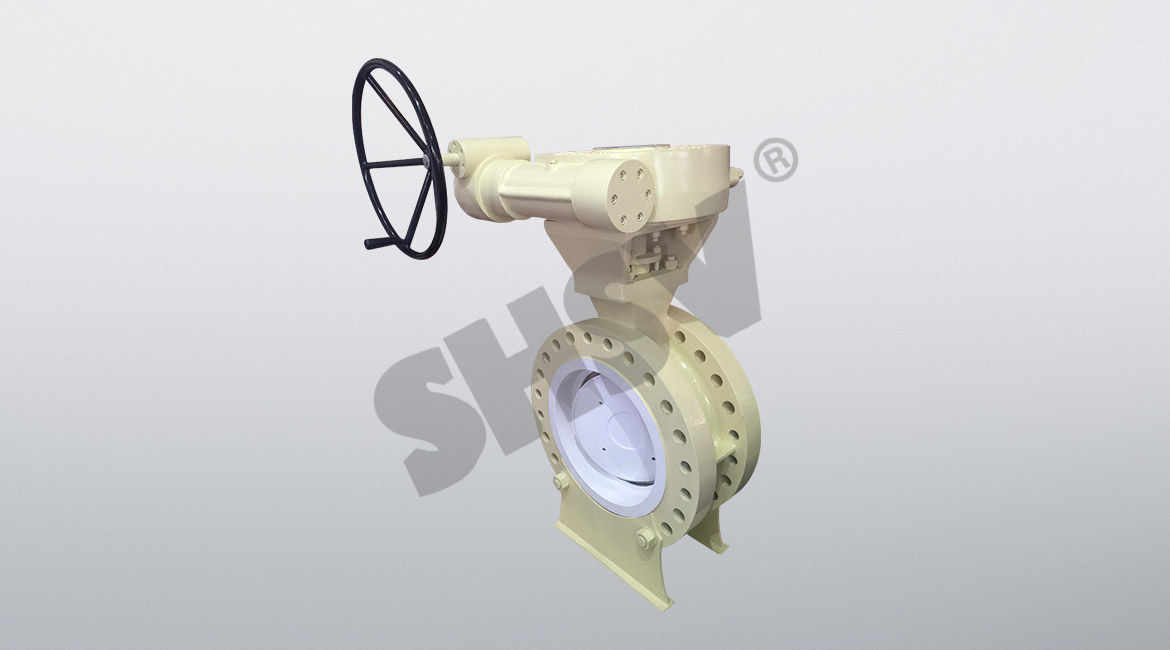

高溫高壓硬密封蝶閥適用范圍
本閥門適用于高中低壓，高溫、低溫的管道中作閉路密封裝置、節流裝置和調節裝置。廣泛用于石油、化工、冶金、礦山、電力、能源、交通、農田、水力、建筑等行業。特別適用密封性較為嚴格的工況，例如煤氣管道上，也適用于水、蒸汽、油品、空氣、電力、塵氣、硝酸等腐蝕性介質。
高溫高壓硬密封蝶閥結構特點
雙向金屬密封蝶閥是我公司在引進國外先進技術的基礎上，經過改進完善，采用精密的彈性密封圈與經過拋光的蝶板接觸，廣泛應用于冶金、石油化工、空氣以及給排水和市政建設等工業管道上作調節和截流裝置使用。
1、結構尺寸短、體積小、重量輕、操作輕便；
2、采用半軸結構，蝶板采用桁架結構，強度高、過流面積大、流阻小、節省能源；
3、采用偏心結構，實現蝶板在開啟瞬間即分離，關閉接觸即密封的效果，達到延長壽命，密封性能理想的目的；
4、密封面選用不銹鋼制作，具有金屬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，耐腐蝕性能、使用壽命長的特點；
5、具有雙向密封功能，安裝中不受介質流向的限制（若只需控制單向介質，應優先采用有利于密封的安裝方向安裝），也不受空間位置的影響，可在任何方向安裝。
高溫高壓硬密封蝶閥主要技術參數
|
公稱通徑 |
DN40~1400 |
|
公稱壓力(MPa) |
PN16 |
|
閥門材料 |
304、316、CF8等 |
|
適用介質 |
水、蒸汽、油品、空氣、電力、塵氣、硝酸等腐蝕性介質 |
|
適用溫度(℃) |
≤800℃ |
|
設計制造 |
JB/T 8527、GB/T 12238 |
|
結構長度 |
GB/T 12221 |
|
連接法蘭 |
GB/T 9113、JB/T 74 |
|
壓力試驗 |
GB/T 13927、JB/T 9092 |
|
傳動方式 |
蝸輪傳動、氣動、液動、電動 |
高溫高壓硬密封蝶閥常用規格尺寸：
|
公稱通徑DN |
尺寸 |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
||
|
2" |
50 |
108 |
152 |
120.5 |
92 |
16 |
4-19 |
|
2.5" |
65 |
112 |
178 |
139.5 |
105 |
18 |
4-19 |
|
3" |
80 |
114 |
190 |
152.5 |
127 |
19 |
4-19 |
|
4" |
100 |
127 |
229 |
190.5 |
157 |
27 |
8-19 |
|
5" |
125 |
140 |
254 |
216 |
186 |
27 |
8-22 |
|
6" |
150 |
140 |
279 |
241.5 |
216 |
26 |
8-22 |
|
8" |
200 |
152 |
343 |
298.5 |
270 |
29 |
8-22 |
|
10" |
250 |
165 |
406 |
362 |
324 |
31 |
12-25 |
|
12" |
300 |
178 |
483 |
532 |
381 |
32 |
12-25 |
|
14" |
350 |
190 |
533 |
476 |
413 |
35 |
12-29 |
|
16" |
400 |
216 |
597 |
540 |
470 |
37 |
16-29 |
|
18" |
450 |
222 |
635 |
578 |
533 |
40 |
16-32 |
|
20" |
500 |
229 |
699 |
635 |
584 |
43 |
20-32 |
|
24" |
600 |
267 |
813 |
750 |
692 |
48 |
20-35 |
|
28" |
700 |
292 |
927 |
864 |
800 |
71 |
28-35 |
|
32" |
800 |
318 |
1060 |
978 |
914 |
81 |
28-41 |
|
36" |
900 |
330 |
1168 |
1086 |
1022 |
90 |
32-41 |
|
40" |
1000 |
410 |
1289 |
1200 |
1124 |
90 |
36-41 |
