脫硫蝶閥應用范圍：
可廣泛用于水電、污水、建筑、空調、石油、化工、食品、醫藥、輕紡、造紙、給排水等流體管線上作為調節和截流使用，并可籍由材質的更改，以適用于水、氣、油等不同介質，適用溫度-20～80℃。通過更換閥板密封圈、O型圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。閥門自動控制裝備有高品質電動執行機構或雙作用氣動執行器，可以實現自動與手動雙重啟閉功能。

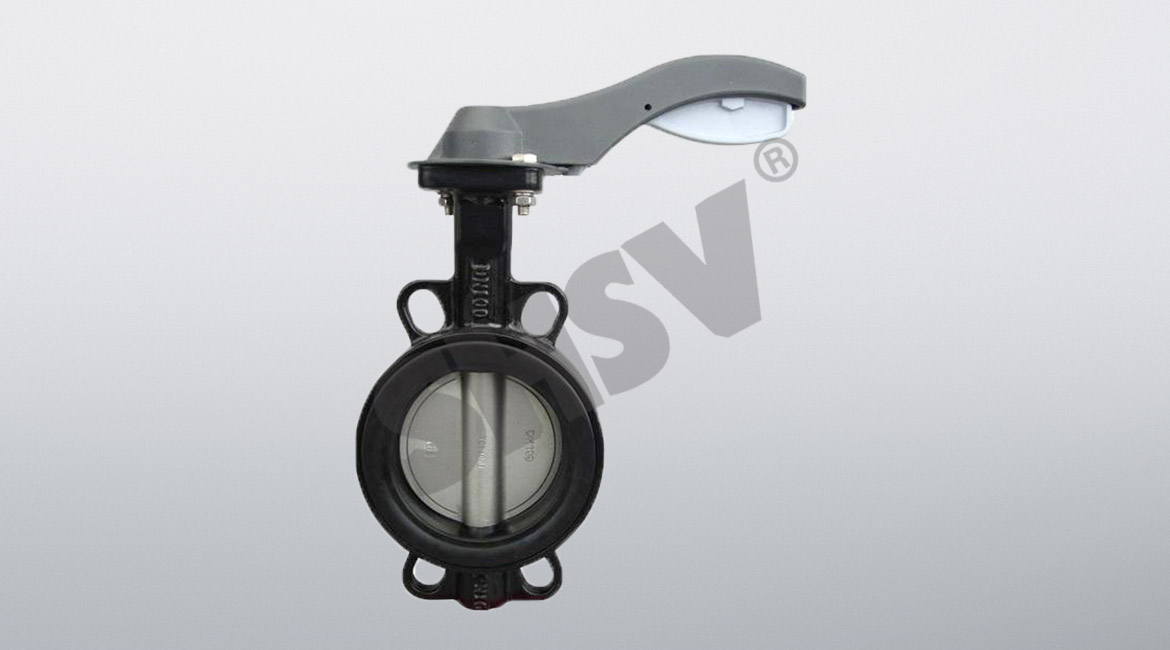

脫硫蝶閥結構特點：
主要結構由閥體，閥瓣，閥座，閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理化學特性，選用相應的耐高溫，耐低溫，耐腐蝕，耐光，耐老化材質。
閥門球墨鑄鐵殼體內外表面可采用高溫靜電噴涂環氧樹脂粉末涂層，涂層具有較高的耐腐蝕性能，與球墨鑄鐵基體具有極高的結合強度，涂層度為0.2—0.5mm.
1、采用中線型結構無偏心設計，具有顯著的操作扭矩低的特征，配置電動裝置時的經濟性顯著；
2、設計合理，結構緊湊，安裝拆卸簡單，便于維修；
3、采用襯膠結構，蝶板圓周形密封面精密加工至較高的光潔度，對橡膠閥座的摩擦系數極低，閥門使用壽命較長；
4、閥板密封面流態特性呈線性狀態，具有較小的流阻系數，閥門流阻小；
5、獨特設計的模壓橡膠閥座具有極佳的均衡性和支撐性，有效避免受力不均造成的對橡膠的破壞，閥門處全關位置時，橡膠處于最佳的壓縮狀態以保持零泄漏；
6、閥門兩端口橡膠密封面突出球墨鑄鐵法蘭面，閥門在管道安裝時無需額外的橡膠密封墊片
7、蝶閥的操作機構選用靈活；
8、蝶閥外觀精美耐腐蝕性好。
主要外形連接尺寸 單位：mm
|
DN |
L |
H |
HO |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
|||
|
DO |
n-d |
DO |
n-d |
DO |
n-d |
||||||
|
50 |
43 |
63 |
306 |
180 |
200 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
46 |
70 |
321 |
180 |
200 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
46 |
83 |
346 |
180 |
200 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
52 |
105 |
387 |
180 |
200 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
56 |
115 |
411 |
180 |
200 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
56 |
137 |
447 |
270 |
280 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
200 |
60 |
164 |
572 |
270 |
280 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
250 |
68 |
206 |
646 |
270 |
280 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
300 |
78 |
230 |
738 |
380 |
420 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
350 |
78 |
248 |
761 |
380 |
420 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
400 |
102 |
289 |
877 |
450 |
470 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
450 |
114 |
320 |
938 |
480 |
490 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
500 |
127 |
343 |
993 |
480 |
490 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
600 |
154 |
413 |
1131 |
480 |
490 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
700 |
165 |
478 |
1476 |
640 |
660 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
800 |
190 |
525 |
1533 |
640 |
660 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
900 |
203 |
585 |
1655 |
750 |
860 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
38-39 |
|
1000 |
216 |
640 |
1765 |
850 |
900 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
1200 |
254 |
755 |
1995 |
850 |
900 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
