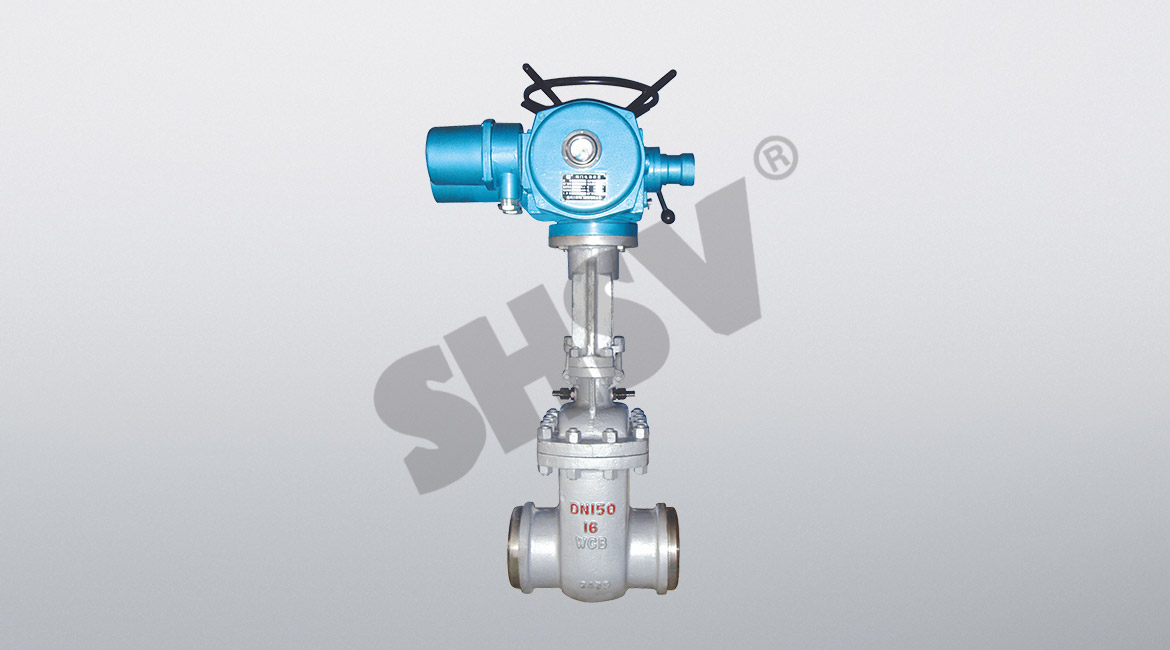

一、水封閘閥產品特點
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接。
2、填料函設計成水密封結構，接入0.6～1.6Mpa水填料，摩擦力小，密封好，能使系統與大氣隔離，保證良好的氣密性。
3、啟閉件采用雙閘板雙向彈性密封，啟閉輕松，密封可靠，性能良好。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
5、結構簡單，緊湊合理，檢修方便，使用壽命長，造型美觀。
6、閥門工作必須在全開或全關位置，不可做調節閥用。
二、水封閘閥主要零部件材料
| 殼體材料 | 適用介質 | 適用溫度℃ |
| 碳素鋼（C） | 水、蒸汽、油品 | ≤425 |
| 鉻鎳不銹鋼（P） | 硝酸類 | ≤200 |
| 鉻鎳鉬不銹鋼（R） | 醋酸類 | ≤200 |
| 鉻鉬鋼（I） | 水、蒸汽、油品 | ≤550 |
| 零件名稱 | 材料 | |||
| 閥體 | WCB | ZG1Cr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 閥板 | WCB | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 閥蓋 | WCB/25 | ZG1Cr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 填料 | 真空組合填料 | |||
| 閥桿螺母 | 鋁青銅 | |||
| 手輪 | 可鍛鑄鐵 | |||
三、水封閘閥主要外形尺寸
| 公稱壓力 | 試驗壓力 | |||
| 殼體 | 密封（水） | 密封（氣） | 上密封 （水） | |
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
公稱壓力1.6 MPa
| DN | L1 | L2 | D | D1 | D2 | b | f | z-d | Dn | A | B | H | H1 | DO | RF | BW |
| 50 | 250 | 216 | 160 | 125 | 100 | 16 | 3 | 4-18 | 49 | 57 | 66 | 398 | 458 | 250 | 28 | 24 |
| 65 | 270 | 241 | 180 | 145 | 120 | 18 | 3 | 4-18 | 66 | 73 | 83 | 438 | 514 | 250 | 40 | 35 |
| 80 | 280 | 283 | 195 | 160 | 135 | 20 | 3 | 8-18 | 78 | 89 | 96 | 456 | 539 | 300 | 55 | 50 |
| 100 | 300 | 305 | 215 | 180 | 155 | 20 | 3 | 8-18 | 96 | 108 | 117 | 514 | 614 | 300 | 75 | 66 |
| 125 | 325 | 381 | 245 | 210 | 185 | 22 | 3 | 8-18 | 121 | 133 | 144 | 600 | 750 | 350 | 110 | 96 |
| 150 | 350 | 403 | 280 | 240 | 210 | 24 | 3 | 8-23 | 146 | 159 | 172 | 680 | 825 | 350 | 150 | 133 |
| 200 | 400 | 419 | 335 | 295 | 265 | 26 | 3 | 12-23 | 202 | 219 | 222 | 800 | 1000 | 400 | 223 | 203 |
| 250 | 450 | 457 | 405 | 355 | 320 | 30 | 3 | 12-25 | 254 | 273 | 278 | 840 | 1080 | 450 | 325 | 295 |
| 300 | 500 | 502 | 460 | 410 | 375 | 30 | 4 | 12-25 | 303 | 325 | 330 | 990 | 1280 | 450 | 430 | 395 |
| 350 | 550 | 572 | 520 | 470 | 435 | 34 | 4 | 16-25 | 351 | 377 | 382 | 1135 | 1470 | 600 | 570 | 510 |
| 400 | 600 | 610 | 580 | 525 | 485 | 36 | 4 | 16-30 | 398 | 426 | 432 | 1410 | 1815 | 650 | 740 | 665 |
| 450 | 650 | 660 | 640 | 585 | 545 | 40 | 4 | 20-30 | 450 | 480 | 484 | 1475 | 1925 | 700 | 955 | 860 |
| 500 | 700 | 711 | 705 | 650 | 608 | 44 | 4 | 20-34 | 501 | 530 | 535 | 1660 | 2170 | 750 | 1195 | 1070 |
| 600 | 800 | 813 | 840 | 770 | 718 | 48 | 5 | 20-41 | 602 | 630 | 638 | 1950 | 2570 | 800 | 1455 | 1295 |
| 700 | 900 | 914 | 910 | 840 | 788 | 50 | 5 | 24-41 | 692 | 720 | 738 | 2165 | 2870 | 850 | 2110 | 1830 |
| 800 | 1000 | 965 | 1020 | 950 | 898 | 52 | 5 | 21-41 | 792 | 820 | 840 | 2595 | 3395 | 950 | 2630 | 2390 |
