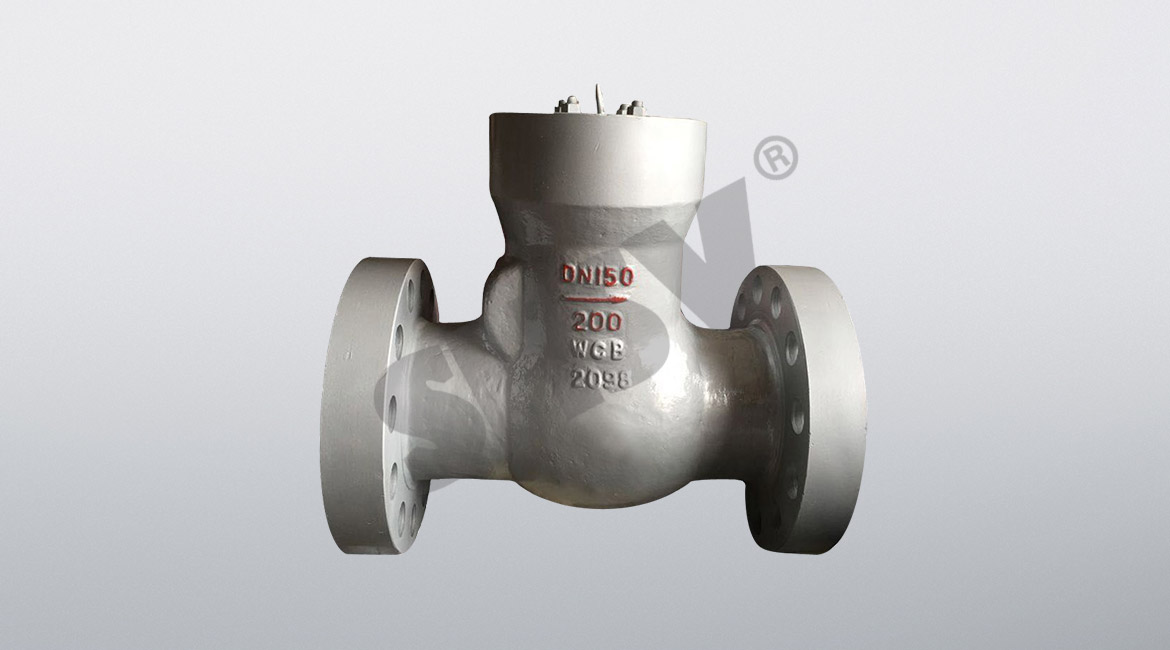

高壓對焊止回閥產品簡介：
H62Y高壓對焊止回閥廣泛應用于壓力PN16-45Mpa，溫度-20-+450℃的水、石油、天然氣管道系統及油田系統。其由閥體、閥瓣、彈簧及中心軸組成。
高壓對焊止回閥工作原理：
當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流。
高壓對焊止回閥產品特點：
1、結構長度很短、體積小、重量輕，為閥門的安裝、搬運、存放用管道的布置帶來很大的便利，并能大量節約材料、降低造價。
2、閥門為整體結構，簡單緊湊、閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高。
3、可水平安裝或垂直安裝，重量輕，不必為閥門設置支座。
4、流道通暢、流體阻力小，閥瓣在很小的壓差下就能完全打開。
5、閥瓣與閥座密封面采用鈷基硬質合金等離子噴焊而成，硬度高，抗沖蝕，經久耐用。
高壓對焊止回閥設計參數：
|
公稱壓力（MPa） |
16.0 |
20.0 |
25.0 |
35.0 |
|
殼體試驗壓力（MPa） |
24.0 |
30.0 |
37.5 |
52.5 |
|
密封試驗壓力（MPa） |
17.6 |
22.0 |
27.5 |
38.5 |
|
適用介質 |
水、油品等非腐蝕性介質 |
|||
|
適用溫度 |
-29℃-120℃ |
|||
高壓對焊止回閥外形連接尺寸：
|
公稱壓力（MPa） |
公稱通徑 |
尺寸 |
|||
|
D |
G |
C |
L |
||
|
16.0 |
25 |
22 |
101.5 |
50.80 |
210 |
|
32 |
28 |
111 |
60.32 |
230 |
|
|
40 |
35 |
124 |
68.28 |
260 |
|
|
50 |
47 |
165 |
95.25 |
300 |
|
|
65 |
57 |
190.5 |
107.95 |
340 |
|
|
80 |
72 |
190.5 |
123.82 |
380 |
|
|
100 |
92 |
235 |
149.22 |
480 |
|
|
150 |
136 |
317.5 |
211.12 |
550 |
|
|
25.0 |
25 |
22 |
101.5 |
50.80 |
210 |
|
32 |
28 |
111 |
60.32 |
230 |
|
|
40 |
35 |
124 |
68.28 |
260 |
|
|
50 |
47 |
165 |
95.25 |
300 |
|
|
65 |
57 |
190.5 |
107.95 |
340 |
|
|
80 |
72 |
203 |
123.82 |
380 |
|
|
100 |
92 |
541.5 |
149.22 |
480 |
|
|
150 |
|||||
