[基本信息]

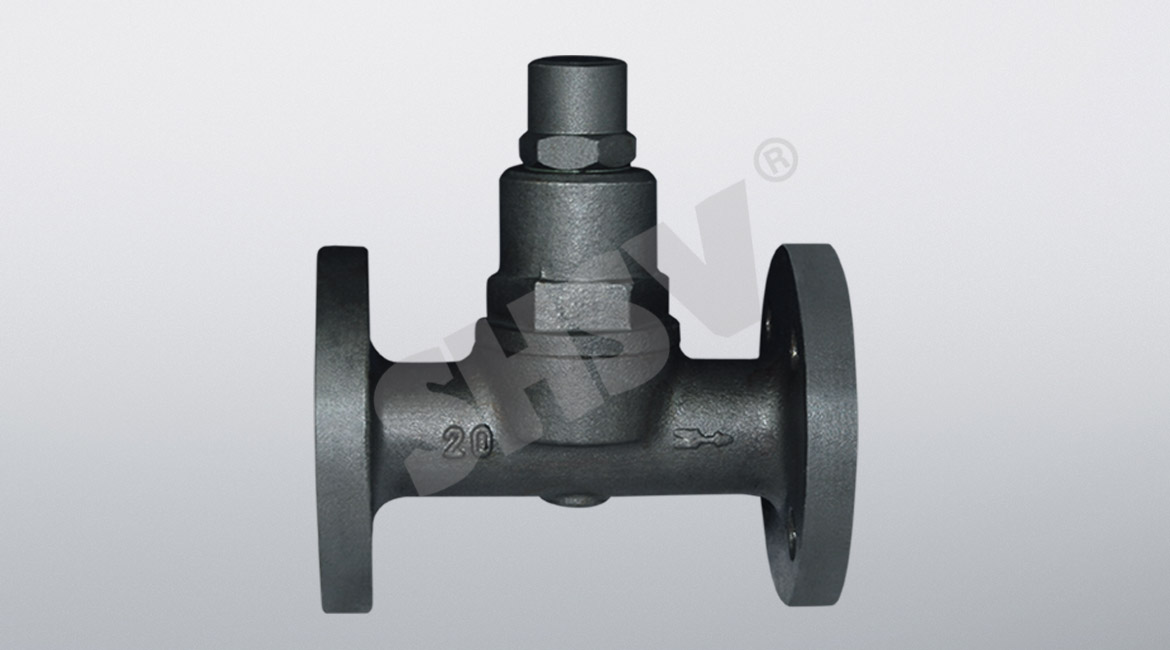

工作原理：該閥根據(jù)溫度的變化造成感受溫雙金屬汽的變形，從而驅使閥芯作主復移位啟閉閥座孔，達到阻汽排放。
|
公稱壓力 |
PN20 |
PN50 |
|
防氣阻功能 |
膜盒自控或手動 |
手動 |
| PMA最高允許壓力 |
2.0MPa@38℃ |
4.7MPa@93℃ |
| PMO最大工作壓力 | 1.6MPa@149℃ | 3.8MPa@315℃ |
| TMA最高允許溫度 | 427℃@0.6MPa | 427℃@2.9MPa |
|
TMO最高工作溫度 |
427℃@0.6MPa | 427℃@2.9MP |
[閥門特點]
熱敏感元件采用進口材料，靈敏度高堅固耐用。閥前始終備凝結水，形成水封，無新鮮蒸汽泄漏。排氣性能好，抗水擊，并可任意角度安裝。
[適應工況]
該閥適用于蒸汽主管線和過熱蒸汽管線，能自動排除凝結水的排放溫度，節(jié)能效果好。
[主要外型及連接尺寸]
| 產(chǎn)品型號 | 公稱通徑 （DN） | 連接方式 | 使用壓力 （MPa） | 最高允許溫度（℃） | 調(diào)整溫度范圍（℃） | 外型尺寸 | 參考重量 （Kg） | |||
| L | H1 | H2 | W | |||||||
| TB6 | 15～20 | 螺紋 | 0.01～1.6 | 220 | 50～180 | 90 | 108 | 25 | 63 | 1.8 |
| 25 | 95 | |||||||||
| TB6F | 15～20 | 法蘭 | 0.01～1.6 | 220 | 50～180 | 150 | 108 | 25 | 63 | 3.2 |
| 25 | 160 | 3.9 | ||||||||
| 32～50 | 230 | 5.6 | ||||||||
| TB6W | 15～20 | 承插焊 | 0.01～1.6 | 220 | 50～180 | 90 | 108 | 25 | 63 | 1.8 |
| 25 | 95 | |||||||||
| TB11 | 15～20 | 螺紋 | 0.01～1.6 | 220 | 50～190 | 90 | 108 | 25 | 63 | 1.8 |
| 25 | 95 | |||||||||
| TB11F | 15～20 | 法蘭 | 0.01～1.6 | 220 | 50～190 | 150 | 108 | 25 | 63 | 3.2 |
| 25 | 160 | 3.9 | ||||||||
| 32～50 | 230 | 5.6 | ||||||||
| TB11W | 15～20 | 承插焊 | 0.01～1.6 | 220 | 50～190 | 90 | 108 | 25 | 63 | 1.8 |
| 25 | 95 | |||||||||
| TB3 | 15～20 | 螺紋 | 0.01～1.6 | 350 | 50～190 | 80 | 90 | 23 | 56 | 1.5 |
| 25 | 85 | |||||||||
| TB3F | 15～20 | 法蘭 | 0.01～1.6 | 350 | 50～190 | 150 | 90 | 23 | 56 | 3.3 |
| 25 | 160 | 4.2 | ||||||||
| TB3W | 15～20 | 承插焊 | 0.01～1.6 | 350 | 50～190 | 80 | 90 | 23 | 56 | 1.5 |
| 25 | 85 | |||||||||
| TB5 | 15～20 | 螺紋 | 0.01～2.1 | 350 | 50～200 | 80 | 90 | 23 | 56 | 1.5 |
| 25 | 85 | |||||||||
| TB5F | 15～20 | 法蘭 | 0.01～2.1 | 350 | 50～200 | 150 | 90 | 23 | 56 | 3.3 |
| 25 | 160 | 4.2 | ||||||||
| TB5W | 15～20 | 承插焊 | 0.01～2.1 | 350 | 50～200 | 80 | 90 | 23 | 56 | 1.5 |
