一、產品介紹：

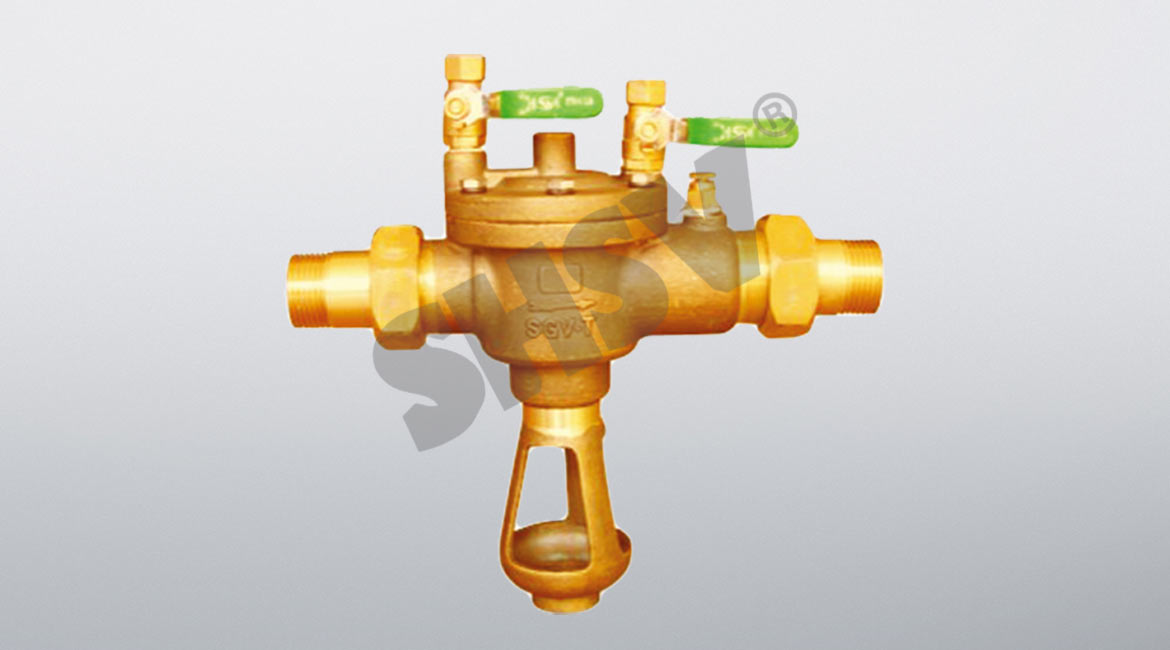

       HS11X-16T絲口倒流防止器是檢修管道和斷電時，自來水也常常中斷，一旦供電恢復，自來水則變得又黃又臟，這是由于在斷水過程中，從消防管道、無人居住的樓宇或自來水管尚未使用的支管中的死水、銹水倒流所致。為了讓居民喝上潔凈水，倒流防止器這一裝置能有效阻止上述情況下臟水倒灌的發生，既保證了居民飲水安全，又可節約水資源。據中國建筑標準設計院介紹，建設部已修訂有關國家標準，在建筑供水管道上都要安裝“倒流防止器”。

 二、產品的結構：
       倒流防止器是由兩級止回系統及一個排水泄壓系統組成。排水泄壓系統上腔與第一級止回系統進口端連接。
       第一、二級止回系統主要由閥體、進水口接頭、閥瓣、密封墊、彈簧等組成。
       排水泄壓系統主要由閥蓋、膜片、閥芯、密封墊、排水口、彈簧、空氣隔阻器等組成，空氣隔阻器出口必須接至排水管網或下水道中。

 三、工作原理：
       倒流防止器是在二級止回系統增設一個排水泄壓裝置，這樣即使二級止回密封同時破壞，其也能起到防止回流污染的作用。其工作原理：
       1. 正常供水：
       a. 清潔市政生活水從第一級止回系統經過排水器到第二級止回系統出口向用戶供水，第一級止回系統進口高壓水進入排水隔膜上腔，而隔膜下腔與第一級止回閥出口（第二級止回閥進口）相通，由于其存在一定的壓差ΔP1=0.035MPa，推動閥瓣下移，排水器關閉，倒流防止器正常供水；
      b. 當閥后管路無用戶，水靜止。如進口壓力保持不變，其前后存在壓差，排水器仍呈關閉狀態，如進口壓力下降，中間腔和閥前壓差ΔP1≤0.022MPa時，則排水器控制彈簧推開閥芯，打開排水器讓中間腔排水，使ΔP1保持在0.035MPa。

       2. 密封失靈時：
       a. 倒流防止器之后管網壓力升高，超過閥前進口壓力時，如第二止回閥密封完好無滲漏，高壓水不會倒流，排水器隔膜上下保持原來壓差，排水器關閉，不泄壓。當?shù)诙��?jí)止回閥密封破壞產生滲漏，第二級止回閥之前壓力升高，造成排水器隔膜上下壓差減小，排水器打開，排水泄壓；此時，如第一級止回閥同時密封破壞，由于第二級止回閥倒流回的高壓水已泄壓減壓，故不會倒流回第一級止回閥。
       b. 當閥后壓力高于閥前壓力時，如供水壓力不斷下降，則排水器隔膜上部壓力下降，安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時，排水器完全打開，水排出，空氣從排水器進入真空腔，從而防止產生虹吸倒流現象。

       3. 本閥開啟壓力≤0.07MPa，規范規定在0.06～0.1MPa范圍內，進水口止回閥工作壓差為0.035MPa。

主要外形及安裝尺寸：
