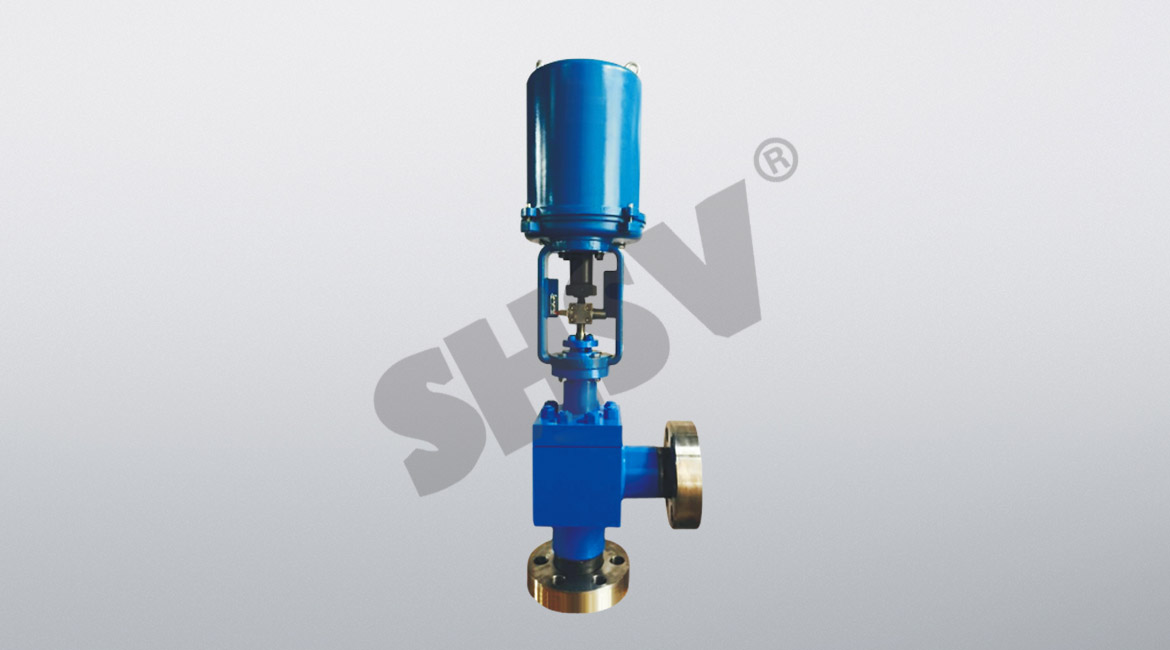

ZDLS電子式電動角形調節閥由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

一、ZDLS電子式電動角形調節閥 主要技術參數

注：工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公商洽解決。

二、ZDLS電子式電動角形調節閥 性能指標

泄 漏 率： IV 級，小于額定流量的10-4

回 差： 配3610L 執行機構為2.0%;

配PSL執行機構為 1.0% 基本誤差：

配3610L執行機構為±2.5%;

配PSL執行機構為±1.0%

注：測試使用的填料為標準聚四氟乙烯填料。

三、電子式電動高壓角形調節閥 主要外形尺寸

注：此表數據為標準配置數據，會因執行機構配置不同而變化。
